Memahami Penyolderan Gelombang

Penyolderan gelombang merupakan proses produksi elektronik bervolume tinggi yang digunakan untuk membuat sambungan solder yang andal antara komponen elektronik dan papan sirkuit cetak (PCB). Proses otomatis ini umumnya digunakan dalam perakitan PCB, terutama dalam produksi elektronik konsumen, komponen otomotif, dan perangkat komunikasi.

Bagaimana Cara Kerja Penyolderan Gelombang?

Penyolderan gelombang melibatkan beberapa langkah utama:

1. Persiapan: PCB pertama-tama dilapisi dengan lapisan fluks untuk membantu memfasilitasi proses penyolderan dengan mencegah oksidasi dan meningkatkan pembasahan solder.
2. Penempatan Komponen: Komponen ditempatkan ke PCB secara manual atau melalui mesin pilih-dan-tempat otomatis.
3. Sistem Konveyor: PCB dimuat ke sabuk konveyor dan melewati serangkaian stasiun yang meliputi fluks, pemanasan awal, gelombang solder, dan pendinginan.
4. Fluxing: Stasiun fluxing mengaplikasikan fluks ke PCB, memastikan bahwa permukaan komponen dan PCB terlapisi dengan benar.
5. Pemanasan awal: Zona pemanasan awal memanaskan PCB ke suhu tertentu untuk mempersiapkannya untuk penyolderan, yang membantu mengurangi kejutan termal pada komponen.

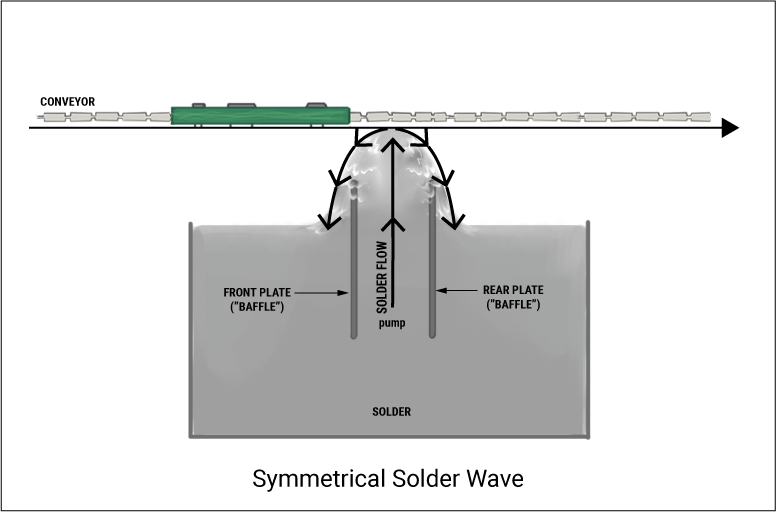

6. Solder Wave: Inti dari proses penyolderan gelombang, tahap ini melibatkan pengaliran PCB di atas gelombang solder cair. Gelombang dapat dibentuk seperti tanjakan, dan tinggi serta kecepatannya dapat disesuaikan menurut persyaratan khusus perakitan.
7. Pendinginan: Setelah gelombang solder, PCB melewati terowongan pendingin yang memperkuat sambungan solder, mengamankan komponen ke PCB.

Apa Manfaat Utama Penyolderan Gelombang?

• Efisiensi: Penyolderan gelombang memungkinkan produksi berkecepatan tinggi dan otomatis, secara signifikan meningkatkan hasil dan mengurangi biaya tenaga kerja.
• Konsistensi: Proses ini memastikan kualitas dan keandalan sambungan solder yang konsisten, yang sangat penting untuk perakitan elektronik.
• Hemat Biaya: Kemampuan untuk menyolder beberapa sambungan secara bersamaan mengurangi biaya per unit, membuat penyolderan gelombang menjadi opsi hemat biaya untuk produksi massal.
• Fleksibilitas: Penyolderan gelombang dapat disesuaikan untuk berbagai jenis PCB, termasuk papan satu sisi dan dua sisi, menjadikannya solusi fleksibel untuk berbagai kebutuhan manufaktur.

Apa saja tantangan umum dalam penyolderan gelombang?

• Kerusakan Termal: Panas yang berlebihan dapat merusak komponen sensitif dan menyebabkan masalah seperti solder terjembatan atau komponen terangkat.
• Residu Fluks: Fluks yang tersisa dapat menyebabkan masalah keandalan dan mungkin memerlukan langkah pembersihan tambahan.
• Cacat Sambungan Solder: Praktik penyolderan yang buruk dapat menyebabkan cacat seperti pembasahan yang buruk, sambungan dingin, atau solder yang tidak mencukupi.

Kesimpulan

Penyolderan gelombang merupakan alat yang ampuh di bidang manufaktur elektronik, yang menawarkan efisiensi tinggi, konsistensi, dan efektivitas biaya. Memahami proses, manfaat, dan tantangan potensialnya sangat penting bagi siapa pun yang terlibat dalam produksi dan perakitan komponen elektronik. Dengan kemajuan teknologi yang berkelanjutan, penyolderan gelombang tetap menjadi proses utama dalam upaya untuk mendapatkan perakitan elektronik yang lebih andal dan hemat biaya.
